Kako birati između stepper motora i DC motora

-- Osnovne razlike u metodama upravljanja

U industrijskoj opremi, iako se DC motori i stepper motori često koriste za pokretanje i pokretanje mehanizama, njihove unutrašnje strukture, načine rada i logiku kontrole su u osnovi različita. Razumijevanje osnovnih principa radova ova dva motora prvi je korak u izrazi razumnog izbora.

1. DC motor

DC motor je uređaj koji pretvara DC električnu energiju u mehaničku energiju. Široko se koristi u industrijskim scenarijima koji zahtijevaju glatku rotaciju i fleksibilnu regulaciju brzine. Njegov princip rada zasnovan je na zakonu elektromagnetske indukcije: Kada se struja prolazi kroz namotavanje zavojnice, obrtni moment formira u magnetskom polju koju generira trajni magnet, čime se okreće rotor za rotiranje.



Klasifikacija:

• Četkani DC motor: oslanja se na četke i komutator za postizanje mehaničke komutacije, jednostavne za kontrolu, ali nosivo;
• DC bez četkica (BLDC): koristi elektroničku komutaciju, što je efikasnije, ima duži vijek i niski troškovi održavanja.



Značajke načina upravljanja:

• Kontrolišite brzinu motora podešavanjem modulacije napona ili PWM pulsa;
• Može se koristiti sa davačem za postizanje povratnih informacija i kontrolu položaja zatvorene petlje.



Pogodni scenariji: oprema za koja je potrebna brzina, glatka rotacija i dugoročni kontinuirani rad, poput automatske vrata, industrijskih ventilatora, AGV automobilski pogoni itd.

2. Stepper motor

Stepper motor je pokretač koji pretvara električne pulsne signale u kutni premještanje. Svaki put je unos pulsa, rotor motora pomiče fiksni ugao. Ovaj "koračni" pokret omogućava da postigne precizno pozicioniranje u sistemu otvorenog petlje.



Klasifikacija:

• Loop Stepper Motor: Nema potrebne povratne informacije, jednostavna struktura;
• Stepper motor: integrirani davač za poboljšanu stabilnost i odzivnost.



Značajke načina upravljanja:

• Kontrolirajte kut po broju impulsa i brzine po frekvenciji;
• Lako je realizirati sinhronu višestruku kontrolu, ali lako je imati problema kao što su gubitak koraka i otjeckanja.



Pogodni scenariji: Nagone za koje je potrebna visoka preciznost i kontrola ponovljenog pozicioniranja, kao što su 3D pisači, CNC alatni strojevi, uređaji za doziranje itd.



3. Sažetak principa poređenja

projekat	DC motor	Stepper motor
Kontrolni signal	Analogni signal (napon \/ struja)	Digitalni impulsni signal
Kako funkcionira	Kontinuirana rotacija	Korak po korak rotacije
Precizna kontrola	Potrebna je zatvorena petlja Encoder	Kontrola položaja otvorenog petlje
Brzina odgovora	Brzo, pogodno za regulaciju brzine	Spor, pogodan za fiksnu točku
Složenost sistema	Nisko-medium (da biste vidjeli je li petlja zatvorena)	Srednji (high pogonski zahtevi)



-- Preciznost vs stabilnost vs trošak

U praktičnim primjenama, izbor motora nije baš oko toga može li se koristiti, ali može li se optimalno nastupiti u određenim radnim uvjetima. U ovom odjeljku uspoređujemo ključne razlike u performansama između stepper motora i DC motora iz tri osnovne dimenzije: kontrola tačnost, operativna stabilnost i troškove sistema.

1. Kontrolna tačnost: Ko je tačnije

DC motor:

• Nema mogućnost povratne informacije o položaju i treba ih koristiti sa davačem za postizanje kontrole zatvorenog petlje.
• Točnost utječe na faktore kao što su rezolucija enkodera i brzina reakcije kontrolera.
• U oblasti visoke preciznosti, potrebni su složeniji upravljački sustavi za takmičenje sa stepper motorima.



Stepper motor:

• Svaki puls odgovara fiksnom uglu, s unutarnjom rezolucijom do 1,8 stepena, 0. 9 stepeni ili čak sitnije.
• Precizna kontrola položaja moguća je čak i u sistemima otvorenih petlje bez potrebe za dodatnim senzorima.
• Za sisteme koji zahtijevaju ponovljenu pozicioniranje i kontrolu putanje.



Sažetak: Stepper motori su prirodno pogodni za precizno podešavanje kontrole, dok DC motori zahtijevaju vanjsku pomoć za postizanje iste tačnosti.



2. Radni stabilnost i glatkoća pokreta

DC motor:

• Glatka rotacija, brzi odgovor, kontinuirano i linearno podešavanje brzine.
• Verzija bez četkica ima nisku vibraciju i buku, pogodno za dugoročnu radnu opremu.



Stepper motor:

• Skloni rezonanci, gubitak koraka, pregrijavanja i drugih problema, posebno pri velikom ili velikom opterećenju.
• Iako su motori zatvorenog petlje poboljšavaju ovo, ukupna stabilnost je i dalje slabiji od istosmjernog motora.



Sažetak: DC motori su stabilniji i pouzdaniji u pogledu brzine rada, kontinuiranog opterećenja i anti-smetnji.

3. Usporedba troškova: koja je ekonomičnija

DC motorni sistem:

• Brušeni motori imaju niže troškove, ali veću frekvenciju održavanja;
• DC bez četkica koristi se u kombinaciji sa koderom i servo kontrolerom, koji povećava cjelokupni troškovi sustava;
• Trošak je nešto veći u scenariji koji zahtijevaju kontrolu zatvorene petlje, ali pogodniji je za privrede visokih performansi.



Stepper motorni sistem:

• Motor i vozač su umjereni;
• Kontrola, nije potreban koder, može smanjiti složenost ukupnog upravljačkog sistema;
• U aplikacijama za pozicioniranje u nižim brzinama, troškovi su performanse vrlo visoki.



Sažetak: Stepper Motors su pogodni za postavljanje sustavi sa ograničenim proračunima, dok su DC motori isplativiji kada su ispunjeni zahtjevi "dugoročne stabilnosti + visokih performansi".



4. Sažetak tablice upoređivanja performansi

Dimenzije	DC motor	Stepper motor
Kontrolna tačnost	★★★ Kontrola zatvorene petlje potrebna je za tačnost	★★★★★ Velika preciznost otvorene petlje
stabilnost	★★★★★ Glatki rad i brzi odgovor	★★★ Jednostavan za gubitak koraka i odjeknuta
trošak	★★★ Servo sistemi koštaju više	★★★★ Jednostavni upravljački sistem
Održivost	★★★★ Sistem bez četkica zahtijeva manje održavanja	★★★ Obratite pažnju na proizvodnju i učitavanje topline
Brzina odgovora	★★★★★ brzi	★★★ medij



Suština odabira motora nije da se "najbolje", već odgovara "najprikladnijoj". Za opremu s izuzetno visokim preciznim zahtjevima i malim teretom, stepper motori pružaju ekonomično rješenje; A za scenarije za koje je potreban dugoročni rad, brzi odgovor i stabilni izlaz, DC motori su nesumnjivo pouzdani izbor.



Ako ste još uvijek malo zbunjeni o ovom konceptu, objasnit ću ga stvarnim slučajevima. Nastavimo čitati.



-- Zašto su motori različiti za isti robot?

Roboti su važni alati za automatizaciju u modernim proizvodnim i servisnim industrijama, a također su jedan od proizvoda s najcencentriziranim motoričkim aplikacijama. Različite vrste robota imaju ogromne razlike u kontrolnim karakteristikama i zahtjevima za performanse motora. Mi samo koristimo robote za analizu razlika u izboru stepper motora i DC motora.

1. 3D štampana robotska ruka

U podsektorima 3D štampanja, preciznom doziranjem, laserskom graviranjem itd., Osnovni zadatak robot ruke je "precizno kontrolirati stazu kretanja i položaj", a ne brzim zakretnim momentom. Takvi scenariji aplikacija imaju nekoliko značajnih karakteristika:

• Putanje pokreta je jasno unaprijed postavljeno;
• Visoka ponovljivost i mala koraka;
• Promjene vremena za opterećenje nisu značajne.



Izbor motora: Preferirani motor stepper

• Njegov ugao finog koraka omogućava postavljanje visoko preciznosti pod kontrolom otvorene petlje;
• Kontrolni sustav ima jednostavnu strukturu i kontrolirani trošak;
• Multi -axis sinkrono, pogodan za raspoređivanje velikih proizvodnje.

Tipična konfiguracija: stepper motor + kontrolna ploča otvorenog koda + upravljački modul.

2. MOBILNI SERVIS Roboti

Suprotno tome, u mobilnoj servisnoj opremi kao što su logistički roboti skladišta (kao što su AGV kolica), inspekcijski roboti i roboti za dostavu hrane, fokus potražnje motora prebacio se na:

• Kontinuirani izlaz snage;
• Brzi odgovor Početak \/ zaustavljanje;
• Glatki regulacija brzine i snažna otpornost na fluktuacije opterećenja.



Izbor motora: DC motor je prikladniji

• Posebno visokog momenta DC motora bez obrtnog momenta, koji rade dobro u sistemima pogonskog kotača;
• PWM regulacija brzine ili sustav za kontrolu zatvorenog petlje mogu se postići osjetljiva i glatka regulacija brzine;
• Dizajn bez četkica ima dug životni vijek i nisko održavanje, pogodno za radno okruženje za sve vremenske prilike.

Tipična konfiguracija: Visok BLDC motor zakretnog momenta sa redukcijskim + enkoder + servo kontrolerom.

3. Logički aplikacijski rezime

-- Za istu vrstu proizvoda, izbor motora ima različite fokuse

projekat	DC motorni mobilni robot	Stepper motorna robotska ruka
Kontrolna jezgra	Glatki kontinuirani pogon	Pozicioniranje staze visoko precizne
Operativne karakteristike motora	Kontinuirana, velika brzina, varijabilno opterećenje	Prekidač, precizno, lagano opterećenje
Budžet za troškove	Srednja do visoka	Srednja niska
Preporučeni motor	Visok BLDC zakretnog momenta sa davačem	Neme stepper motori





U oblasti industrijske proizvodnje motor nije samo "jezgra napajanja" opreme, već i direktno utječe na efikasnost odgovora, kontroličnu točnost i ukupnu stabilnost sistema. Kroz prethodnu komparativnu analizu možemo vidjeti da su DC motori posebno pogodni za složene radne uvjete koji zahtijevaju visoku stabilnost, fleksibilnu kontrolu i kontinuirani izlaz. S tim u vezi, profesionalna motorna rješenja koju pruža VSD (naša kompanija) samo susreću različite potrebe proizvođača.

Potpuni asortiman DC motora za pokrivanje više zahtjeva za aplikacije

Pored visokog momenta DC motora, VSD takođe pruža sledeću zrelu seriju proizvoda za pomoć kupcima da izgrade visoko prilagodljive pogonske rešenja:

Tip motora	Karakteristike	Preporučene aplikacije
Četkani DC motor	Niska cijena i jednostavna struktura	Automatski sistem kontrole pristupa, mali aktuator
DC bez četkica (BLDC motor)	Dugi život i niska buka	Medicinska oprema, Vjetar Servo sustavi, servisni roboti

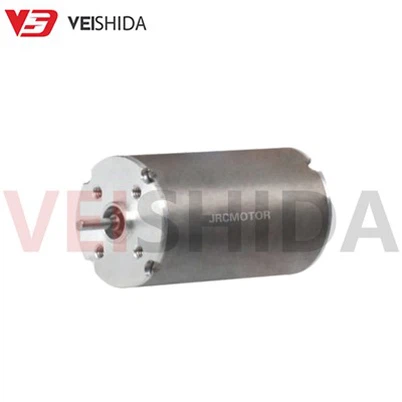

Motor bez suzrela	Nizak trenutak inercije, brz odgovor	Precizna raspršivanje, instrumentacija, mikro roboti
DC motor sa redukcijskim opremom (zupčanik)	Poboljšati izlaz zakretnog momenta i kontrolirati više glatkih	Pametne brave, sigurnosna oprema, lagane logističke pogone



Prilagodba podrške:VSD može fleksibilno prilagoditi ključne parametre kao što su napon, izlazne veličine osovine, montažnog sučelja, tipa davača itd. Prema potrebama projekta kupca.



Zašto odabrati VSD kao svoj DC motorni dobavljač

Na B-krajnjem tržištu kupci se ne samo fokusiraju na performanse motora, već i na sveobuhvatne mogućnosti isporuke dobavljača i dugoročne garancije saradnje. VSD su u sljedećim aspektima visoko prepoznali u sljedećim aspektima:

• Velike proizvodnje mogućnosti: Imamo moderne radionice za proizvodnju motornih proizvoda i automatizirane sklopne linije, sa stabilnim ciklusima isporuke;
• Nezavisno istraživanje i razvoj i patentirana tehnologija: Nezavisni dizajn osnovnih komponenti, višestruke strukture motora i kontrolnih tehnologija patenata;
• Međunarodna certifikacija kvaliteta: položena ISO9001, CE, RoHS i ostale međunarodne potvrde;
• Dubinska usluga prilagođavanja: tehnička podrška jedne na jednu za ispunjavanje posebne strukture ili kontrole zahtjeva određenih industrija (poput tihe rada medicinskih proizvoda i velike brzine prebacivanja robotskih platformi);
• Bogato izvozno iskustvo: posluživanje proizvođača u desetinama zemalja širom svijeta, posebno akumulira stabilnu korisničku bazu na evropskom, sjevernoj američkoj i jugoistočnoj azijskom tržištu.





Kao industrijska automatizacija, inteligentna oprema i robotika i dalje nadograđuju, kako odabrati najprikladnije rješenje motora za vašu opremu jedna je od važnih odluka koji utječu na uspjeh ili neuspjeh projekta. Kroz ovaj članak mislim da imate jasnije razumijevanje metoda kontrole, razlike u performansama i tipične primjene stepper motora i DC motora.



Kao DC motorni dobavljač sa dugogodišnjim iskustvom u industriji, VSD je posvećen pružanju proizvođača sa visokim performansama i visoko prilagodljivim rješenjima pogona motora. Bez obzira da li tražite visokog momenta DC-motora ili prilagođeni proizvod sa kontrolom zatvorenog kodera, možemo ga prilagoditi da biste poboljšali efikasnost i stabilnost vaše opreme.



Dobrodošli da kontaktirate VSD tim da biste dobili ekskluzivne prijedloge za odabir motora ili usluge ispitivanja uzoraka.
