Saznajte više o DC motorima bez jezgra i najnovijim motorima bez jezgre

Motor sa šupljom čašom je jedinstveni DC motor, što znači da nema tradicionalnog motora u sredini rotora jezgre, zavojnica (namotaj) izgleda kao čaša. Najveća karakteristika je ova čašasta zavojnica (namotaj), nema drugu potpornu konstrukciju, u potpunosti je napravljena od žice namotane, zavojnice kroz spojnu ploču, i komutatora, vretenasta veza zajedno, zajedno čine rotor.

Savjet: U normalnim okolnostima, spojna ploča je sastavljena od plastike i epoksidne smole, a njena uloga je da učvrsti žicu i prenese obrtni moment.

Zavojnica se rotira u procjepu između magneta i kućišta, čime se cijeli rotor okreće. Ova struktura u potpunosti eliminira gubitak električne energije uzrokovan stvaranjem vrtložne struje u željeznoj jezgri. Budući da je težina rotora znatno smanjena, inercija rotacije je smanjena. U poređenju sa tradicionalnim motorom sa gvozdenim jezgrom, performanse velikog obrtnog momenta ubrzanja i usporavanja su izvanredne.

Naravno, proizvod ne može imati samo prednosti bez nedostataka, jer nema nosača gvozdene jezgre, zavojnica (namotaj) se može napraviti samo veoma tanka, što takođe dovodi do ograničene čvrstoće veze zavojnice i izlaznog vratila, tako da cjelina ne može biti prevelika. Općenito, maksimalna snaga motora sa šupljom čašom je nekoliko stotina vati.

Stoga, sa sveobuhvatne tačke gledišta, motor sa šupljom čašom može se primijeniti u pogonu koji zahtijeva brzu reakciju. Kao što je brzo prilagođavanje pravca leta projektila, brzo automatsko fokusiranje kamere, industrijski roboti, bionička protetika, itd., u ovim poljima, motor sa šupljom čašom može dobro ispuniti svoje tehničke zahtjeve.

Trebala bi biti i njegova mala veličina, za mnoge proizvode sa zahtjevima za volumenom korištenje šuplje čaše kao komponente napajanja je također najbolji izbor, kao što su: automobil igračka, model aviona, električna četkica za zube, mini dron i tako dalje.

Kao i konvencionalni motor sa četkicom u motor bez četkica, motor bez četkica sa šupljom čašom je također zasnovan na motoru sa šupljim čašama za četkicu kako bi se eliminirala ugljena četka, komutator i druge strukture, a strujna konverzija se postiže pomoću upravljačke pogonske ploče.

Namotaj sa šupljim čašama je fiksiran na prstenasto gvozdeno jezgro unutar kućišta metodom lepljenja. U poređenju sa konvencionalnom bakrenom žicom motora bez četkica koja je namotana na stub s prorezom za jezgro, materijal od bakrene žice šupljeg motora bez četkica je samoljepljiva emajlirana žica (namotaj se može zalijepiti nakon zagrijavanja ili obrade rastvaračem), nema jezgra za namotavanje. Ova struktura smanjuje gubitke vrtložnim strujama. Dakle, efikasnost motora bez četkica sa šupljom čašom može doseći 80%-90%, dok je efikasnost konvencionalnog motora bez četkica samo oko 60%.

Slika proizvoda
Model motora		VEC-2850		VEC-2855		VEC-3269		VEC-1015		VEC-1218
VOLTAGE	RADNI DOPS	8.4~14.4	22~26	8.4~14.4	22~26	8.4~14.4	22~26	4.2	8~16	8~14	22~26
	NOMINALNO V	12	24	12	24	12	24	4.2	12	12	24
NO LOAD	BRZINA r/min	8658	17650	4716	11131	2566	5236	25398	75656	30080	62215
	CURRNT A	0.26	0.22	0.139	0.136	0.139	0.134	0.045	0.04	0.12	0.1
NA MAKSIMALNOJ EFIKASNOSTI	BRZINA r/min	7261	15536	4140	10218	2146	4599	20367	65977	24010	52777
	CURRENT A	1.351	1.911	0.997	1.557	0.709	1.003	0.181	0.307	0.475	0.671
	TORQUE mN.m	14.867	22.492	21.362	36.066	26.076	42.08	0.216	0.416	1.373	2.095
	IZLAZ W	11.305	36.593	9.26	38.525	5.86	20.265	0.462	2.877	3.453	11.579
STARTING	TORQUE mN.m	92.126	187.794	174.534	438.557	159.113	345.727	1.093	3.255	6.807	13.811
	CURRENT A	7.022	14.043	7.147	17.411	3.618	7.238	0.734	2.091	1.878	3.752
Dizajn proizvoda

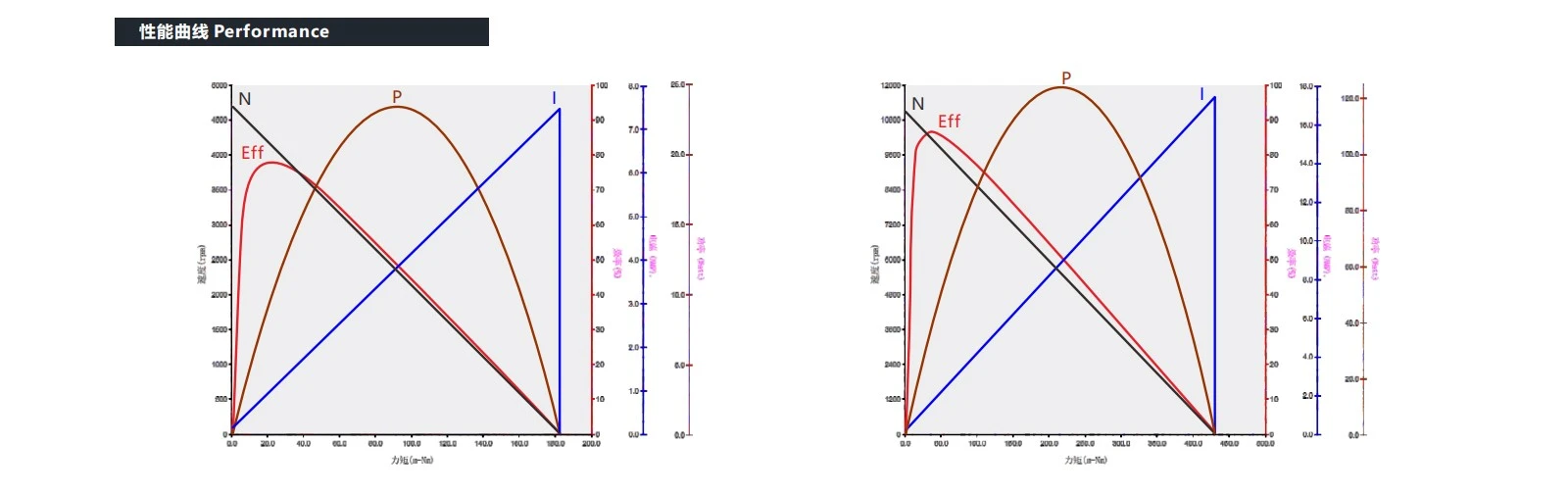

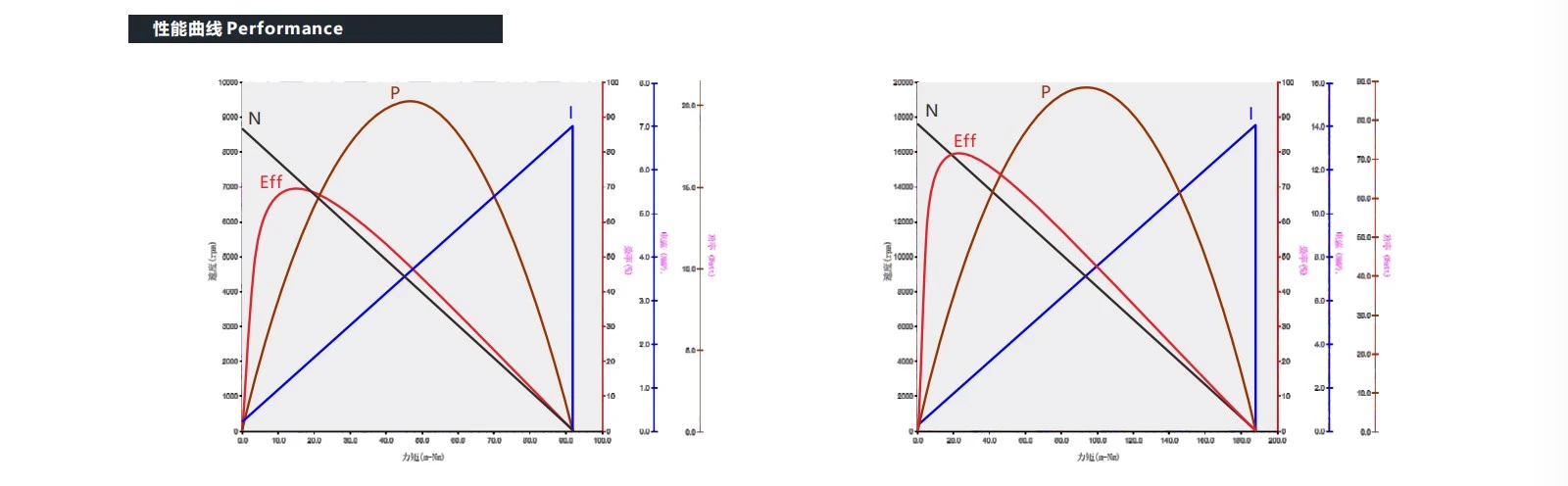

Performanse proizvoda

* Gore navedeni podaci su iz internih rezultata ispitivanja i ne predstavljaju tačne podatke.

Slika proizvoda
Model motora		VEC-4035		VEC{0}}SI		VEC-1657		VEC-1628		VEC-1630
VOLTAGE	RADNI DOPS	12	22~32	8~14	22~32	8~14	22~32	8~14	22~26	8~14	22~26
	NOMINALNO V	12	24	12	24	12	24	12	24	12	24
NO LOAD	BRZINA r/min	19540	39425	37256	7500	15649	32062	6731	13906	18408	37411
	CURRNT A	0.81	0.81	0.286	0.281	0.18	0.16	0.069	0.065	0.136	0.136
NA MAKSIMALNOJ EFIKASNOSTI	BRZINA r/min	17266	36066	33133	69025	12871	27817	5363	11787	15640	33250
	CURRENT A	6.15	8.697	2.298	3.249	0.834	1.179	0.27	0.384	0.768	1.087
	TORQUE mN.m	38.234	56.474	7.165	10.555	4.788	7.317	3.822	5.97	4.041	6.075
	IZLAZ W	69.131	213.292	24.86	76.291	6.453	21.314	2.146	7.369	6.619	21.153
STARTING	TORQUE mN.m	328.513	662.826	64.727	130.473	36.971	55.259	18.805	39.17	26.872	54.614
	CURRENT A	46.688	93.376	18.46	36.92	3.864	7.728	1.06	2.134	4.341	8.682
Dizajn proizvoda
Performanse proizvoda

* Gore navedeni podaci su iz internih rezultata ispitivanja i ne predstavljaju tačne podatke.

Slika proizvoda
Model motora		VEC{0}}DI		VEC-2838		VEC{0}}SI		VEC-2233		VEC-1819
VOLTAGE	RADNI DOPS	8.4~14.4	22~26	8~16	18~26	8.4~14.4	22~26	8~14	20~26	7.4	22~32
	NOMINALNO V	12	24	12	24	12	24	12	24	7.4	24
NO LOAD	BRZINA r/min	1556	3180	56942	92000	3301	6748	17735	36000	26300	38233
	CURRNT A	0.06	0.05	0.32	0.26	0.141	0.138	0.18	0.16	0.25	0.111
NA MAKSIMALNOJ EFIKASNOSTI	BRZINA r/min	1295	2781	49659	82946	2738	5891	15155	32132	22586	33627
	CURRENT A	0.296	0.419	2.22	2.38	0.685	0.969	1.057	1.492	1.52	1.811
	TORQUE mN.m	12.364	18.772	4.247	5.957	19.256	29.298	5.062	7.589	3.599	4.378
	IZLAZ W	1.676	5.468	22.087	51.742	5.52	18.074	8.034	25.537	8.512	15.417
STARTING	TORQUE mN.m	91.42	149.8	33.208	60.528	112.833	230.655	34.797	70.632	25.482	36.343
	CURRENT A	1.463	2.923	15.11	21.82	3.33	6.66	6.21	12.42	9.244	5.923
Dizajn proizvoda
Performanse proizvoda

* Gore navedeni podaci su iz internih rezultata ispitivanja i ne predstavljaju tačne podatke.

Slika proizvoda
Model motora		VEC-0824		VEC{0}}Zdravo		VEC-2248		VEC-1935		VEC-1956	VEC-1336
VOLTAGE	RADNI DOPS	6~12	8~14	18	22~32	8.4~14.4	22~26	4.2	12	8~14	8~14
	NOMINALNO V	6	12	18	24	12	24	4.2	12	12	12
NO LOAD	BRZINA r/min	35000	71171	52379	70170	34680	70263	5594	15999	30323	42500
	CURRNT A	0.055	0.055	0.37	0.37	0.37	0.34	0.088	0.085	0.37	0.3
NA MAKSIMALNOJ EFIKASNOSTI	BRZINA r/min	29663	63138	46083	62746	29913	63147	5379	15630	27352	37204
	CURRENT A	0.306	0.432	2.708	3.127	2.321	3.283	2.205	3.726	3.407	2.107
	TORQUE mN.m	0.369	0.556	7.827	9.23	6.534	9.753	10.031	17.243	12.288	4.523
	IZLAZ W	1.147	3.673	37.773	60.65	20.467	64.4696	50.65	28.223	35.196	17.621
STARTING	TORQUE mN.m	2.421	4.922	65.112	87.236	47.529	96.296	261.32	747.402	125.426	36.292
	CURRENT A	1.699	3.398	19.817	26.425	14.566	29.131	55.229	157.797	31.368	14.804

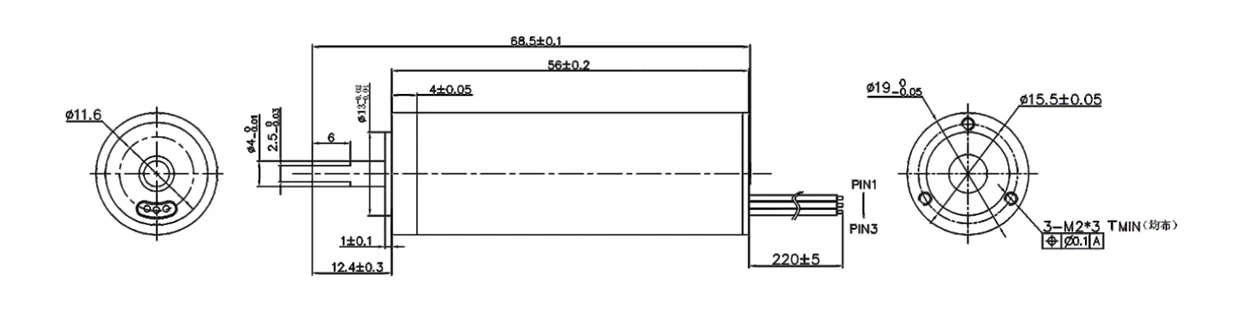

Dizajn proizvoda
Performanse proizvoda

* Gore navedeni podaci su iz internih rezultata ispitivanja i ne predstavljaju tačne podatke.

Slika proizvoda
Model motora		VEC-16 serija
MOTOR	TYPE	EC1636			EC1644			EC1656
	DUŽINA "L" MM	36mm			44mm			56mm
VOLTAGE	OPERATING RANGE	10~14	22~26	32~38	22~26	28~32	32~38	22~26	28~32	32~38
	NOMINALNO V	12	24	36	24	30	36	24	30	36
IZLAZ	OUTPUT RATING W	9.7	19	19	21.5	21.5	21.2	34.2	33.5	34
	RATED TORQUE m.Nm	6	5	5	7.5	7.5	7.5	8.5	8.5	8.5
	RATED SPEED rpm	15800	37000	3700	28000	28000	27600	39200	38400	38900
OUTPUT LEAD	Signal	Hall			Hall			Hall
Dizajn proizvoda

* Gore navedeni podaci su iz internih rezultata ispitivanja i ne predstavljaju tačne podatke.

Slika proizvoda
Model motora		VEC-19 serija
MOTOR	TYPE	EC1930			EC1935			EC1946
	DUŽINA "L" MM	30mm			35mm			46mm
VOLTAGE	OPERATING RANGE	5~7	10~16	22~26	5~7	10~16	22~26	5~7	10~14	22~26
	NOMINALNO V	6	12	24	6	12	24	6	12	24
IZLAZ	OUTPUT RATING W	7.7	11.6	15.4	7	13.8	18.5	9.2	15.4	25.7
	RATED TORQUE m.Nm	7.5	7.5	7.5	9	9	9	10	10	10
	RATED SPEED rpm	10000	15000	20000	7600	15000	20000	9000	15000	25000
OUTPUT LEAD	Signal	内置驱动	Hall	Hall	内置驱动	Hall	Hall	内置驱动	Hall	Hall
Dizajn proizvoda

* Gore navedeni podaci su iz internih rezultata ispitivanja i ne predstavljaju tačne podatke.

Slika proizvoda
Model motora		VEC-20 serija
MOTOR	TYPE	EC2040			EC2053			EC2063
	DUŽINA "L" MM	40mm			53mm			63mm
VOLTAGE	OPERATING RANGE	22~26	28~32	32~38	16~20	22~26	32~38	10~14	22~26	32~38
	NOMINALNO V	24	30	36	18	24	36	12	24	36
IZLAZ	OUTPUT RATING W	15.4	16.4	16.4	46.2	47.2	48.2	25	100	220
	RATED TORQUE m.Nm	6.3	6.3	6.3	10	10	10	16	50	70
	RATED SPEED rpm	37500	36700	36050	45680	46380	46940	15000	20000	30000
OUTPUT LEAD	Signal	Hall			Hall			Hall
Dizajn proizvoda

* Gore navedeni podaci su iz internih rezultata ispitivanja i ne predstavljaju tačne podatke.

Slika proizvoda
Model motora		VEC-22 serija
MOTOR	TYPE	EC2232			EC2240			EC2248
	DUŽINA "L" MM	32mm			40mm			48mm
VOLTAGE	OPERATING RANGE	10~14	22~26	28~32	10~16	22~26	32~38	10~14	22~26	32~38
	NOMINALNO V	12	24	30	12	24	36	12	24	36
IZLAZ	OUTPUT RATING W	9.7	9.6	9.1	17.6	17.6	17.3	20.5	112	112
	RATED TORQUE m.Nm	6	6	6	12	12	12	8	20	20
	RATED SPEED rpm	15800	15000	14800	14300	14300	14100	25000	50000	50000
OUTPUT LEAD	Signal	Hall			Hall			Hall
Dizajn proizvoda

* Gore navedeni podaci su iz internih rezultata ispitivanja i ne predstavljaju tačne podatke.

Slika proizvoda
Model motora		VEC-28 serija
MOTOR	TYPE	EC2845			EC2854			EC2864
	DUŽINA "L" MM	45mm			54mm			64mm
VOLTAGE	OPERATING RANGE	10~14	22~26	32~38	10~14	22~26	32~38	10~14	22~26	32~38
	NOMINALNO V	12	24	36	12	24	36	12	24	36
IZLAZ	OUTPUT RATING W	22.5	22.7	22.9	23.7	25.2	24.4	34.4	34.9	35.9
	RATED TORQUE m.Nm	18	18	18	35	35	35	50	50	50
	RATED SPEED rpm	12200	12300	12400	6600	7000	6800	6700	6800	7000
OUTPUT LEAD	Signal	Hall			Hall			Hall
Dizajn proizvoda

* Gore navedeni podaci su iz internih rezultata ispitivanja i ne predstavljaju tačne podatke.

Slika proizvoda
Model motora		VEC-32 serija
MOTOR	TYPE	EC3242			EC3260			EC3270
	DUŽINA "L" MM	42mm			60mm			70mm
VOLTAGE	OPERATING RANGE	16~20	22~26	32~38	16~20	22~26	32~38	16~20	22~26	32~38
	NOMINALNO V	18	24	36	18	24	36	18	24	36
IZLAZ	OUTPUT RATING W	30.8	33.4	38.5	58.7	61.5	59.6	42.5	42.6	42.5
	RATED TORQUE m.Nm	25	25	25	45	45	45	85	85	85
	RATED SPEED rpm	12000	13000	15000	12700	13300	12900	4870	4880	4870
OUTPUT LEAD	Signal	Hall			Hall			Hall
Dizajn proizvoda

* Gore navedeni podaci su iz internih rezultata ispitivanja i ne predstavljaju tačne podatke.
